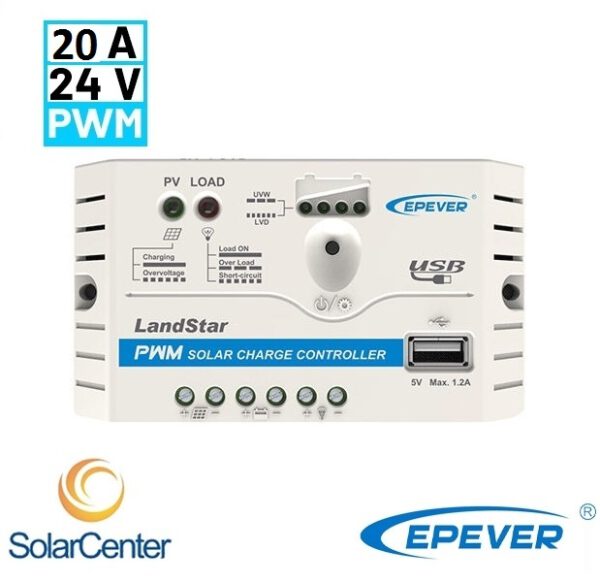

شارژ کنترلر 20 آمپر PWM برند EPEVER سری LandStar مدل LS2024EU

میزان ولتاژ خروجی پنل های خورشیدی در طول روز تغییرات زیادی دارد و گاهی اوقات ممکن است میزان ولتاژ و جریان خروجی آن های خیلی بیشتر از انتظار هم باشد. این ولتاژ بیش از حد ممکن است به ابزار هایی که از برق تولید شده توسط پنل خورشیدی استفاده می کنند آسیب وارد کند. به همین دلیل از شارژ کنترلر ها برای تنظیم ولتاژ و جریان خروجی پنل های خورشیدی استفاده می‌شود. شارژ کنترلر ها بر اساس روش کنترلی که دارند به دو دسته شارژر کنترلر PWM و شارژر کنترلر MPPT تقسیم می‌شوند.

شارژر کنترلر ها برای تنظیم ولتاژ و جریان پنل های خورشیدی از روش های مختلفی استفاده میکنند. شارژر کنترلر های PWM (Pulse Width Modulation) ، از روش قدیمی تری برا این کار استفاده میکند و کاربرد عمومی تری دارد. این نوع شارژر کنترلر ها بازدهی کمتری نسبت به شارژر کنترلر های MPPT دارند.

معرفی کلی شارژ کنترلر برند EPEVER سری LanStar

Epever برندی معروف و نام آشنا در دنیای لوازم و تجهیزات سیستم های برق خورشیدی (سیستم های فتوولتائیک) میباشد که محصولاتی با کیفیت در این زمینه ارائه داده است. شارژ کنترلرها یکی از محصولات این شرکت است که به صورت تخصصی در به تولید آن ها می پردازد.

شارژ کنترلر های سری  Landstar از سری محصولات اقتصادی EPEVER هستند که با حذف ویژگی های غیر ضروری برای سیستم های کوچک مقیاس تولید شده اند تا از هزینه ها کاسته شود. این شارژ کنترلر ها  بر اساس تکنولوژی PWM ساخته شده اند و برای استفاده در سیستم های برق خورشیدی جدا از شبکه یا همان off-grid طراحی شده است.

این سری از محصولات در دو دسته مدل  LS0512E,LS1012E,LS1024E,LS2024E  و LS0512EU,LS1012EU,LS2024EU,LS1024EU,LS3024EU تولید شده اند که با جریان های 5 الی 30 آمپر و ولتاژ های 12 و 24 ولت کار میکنند. تفاوت بین دو دسته تنها در خروجی یو اس بی است که از آن میتوان برای شارژ گوشی های همراه، استفاده از فن های DC و هر گونه ابزاری که نیاز به جریان دارد استفاده کرد؛ که در سری های LS-EU قابل مشاهده است.

معرفی شارژ کنترلر 10 آمپر EPEVER مدل LS2024EU

الگوریتم استفاده شده برای رفع مشکل ولتاژ خروجی پنل های خورشیدی در شارژ کنترلر 10 آمپر EPEVER مدل LS2024EU از نوع PWM که مخفف pulse width modulation میباشد.ابعاد این اینورتر101.2*67*21.8 میلیمتر بوده و وزن آن 0.08 کیلوگرم است. حداکثر جریانی که میتواند از پنل های خورشیدی دریافت کند 10 آمپر بوده  و باتری ها را با ماکزیمم ولتاژ 24 ولت شارژ میکند.

این شارژ کنترلر ها جزو ساده ترین ها هستند که برای سیستم های کوچک و کم هزینه طراحی شده اند. هیچ کدام از مدل های سری LandStar دارای نمایشگر نبوده برای اعلام وضعیت و حالت های مختلف اعم از حالت شارژ ، دشارژ ، حالت خاموش ، خطاها و … از طریق ال ای دی های انجام میشود. با وجود این که یک شارژ کنترلر ارزان است اما همچنان عملکرد عالی از خود نشان میدهد و به خوبی توانایی حفاظت از خود در مقابل اتفاقات احتمالی را دارد. ویژگی های اصلی این محصول عبارت است از:

1. کنترلر PWM قابلیت شارژ باتری با سه مرحله Bulk ، BoostEqualize و Float

1. مناسب برای شارژ 3 نوع باتری Sealed ، Flooded و Gel
2.  شاخص‌های LED برای مشخص کردن وضعیت باتری ، پنل و بار
3.  USB شارژر برای گوشی و تبلت و..
4.  کلید برای خاموش/روشن بار و انتخاب نوع باتری

و ویژگی های حفاظت از خود :

1.  حفاظت اضافه ولتاژ باتری ( Battery Overvoltage Protection)
2.  حفاظت اضافه ولتاژ خروجی ( Load Overload Protection)
3.  حفاظت دشارژ بیش از حد باتری ( Battery Over Discharge Protection )
4.  حفاظت در برابر اتصال کوتاه بار ( Load Short Circuit Protection )
