شارژ کنترلر خورشیدی PWM برند EPEVER سری ViewStar

میزان ولتاژ خروجی پنل های خورشیدی در طول روز تغییرات زیادی دارد و گاهی اوقات ممکن است میزان ولتاژ و جریان خروجی آن های خیلی بیشتر از انتظار هم باشد. این ولتاژ بیش از حد ممکن است به ابزار هایی که از برق تولید شده توسط پنل خورشیدی استفاده میکنند آسیب وارد کند. به همین دلیل از شارژ کنترلر ها برای تنظیم ولتاژ و جریان خروجی پنل های خورشیدی استفاده می‌شود. شارژ کنترلر ها بر اساس روش کنترلی که دارند به دو دسته شارژر کنترلر PWM و شارژر کنترلر MPPT تقسیم می‌شوند.

شارژر کنترلر ها برای تنظیم ولتاژ و جریان پنل های خورشیدی از روش های مختلفی استفاده میکنند. شارژر کنترلر های PWM (Pulse Width Modulation) ، از روش قدیمی تری برا این کار استفاده میکند و کاربرد عمومی تری دارد. این نوع شارژر کنترلر ها بازدهی کمتری نسبت به شارژر کنترلر های MPPT دارند.

معرفی کلی شارژ کنترلر برند EPEVER سری ViewStar

شارژ کنترلر های سری  ViewStar بر اساس تکنولوژی PWM ساخته شده اند و برای استفاده در سیستم های برق خورشیدی جدا از شبکه یا همان off-grid طراحی شده است. سیستم های مانند روشنایی خیابان ها، سیستم های برق خورشیدی خانگی و یا ایستگاه های توان کوچک  و … . این سری از شارژ کنترلر ها یک عدد نمایشگر ال سی دی دارند.

این سری از اینورتر های EPEVER در  مدل VS1024BN/ VS2024BN/ VS3024BN/ VS4524BN/ VS6024BN، در آمپر های 10 الی 60 که ولتاژ های 12 و 24 ولت را پشتیبانی میکنند و به اختصار به عنوان 24 ولت شناخته میشوند. علاوه بر این در 4 مدل VS2048BN/ VS3048BN/ VS4548BN/ VS6048BN در آمپر های 20 الی 60 که از ولتاژ های 12، 24، 36 و 48 ولت پشتبانی میکند و به اختصار 48 ولت نامیده میشوند.

مشخصات فنی شارژ کنترلر PWM برند EPEVER سری Viewstar

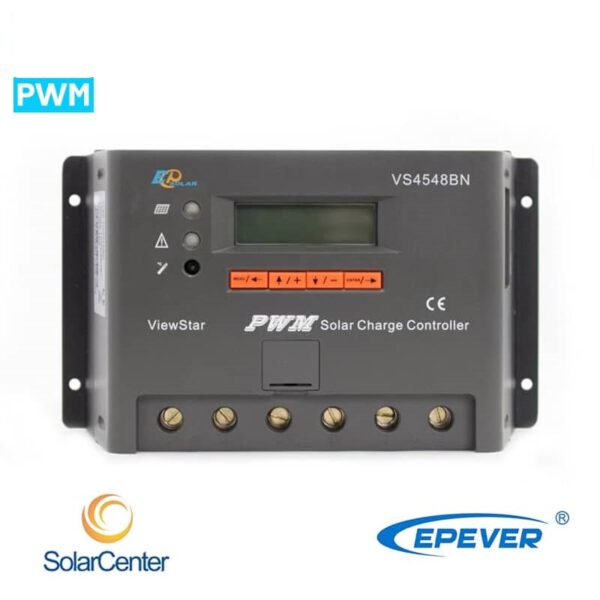

الگوریتم استفاده شده برای رفع مشکل ولتاژ خروجی پنل های خورشیدی در شارژ کنترلر 45 آمپر EPEVER مدل VS4548BN از نوع PWM که مخفف pulse width modulation میباشد.ابعاد این اینورتر 205*119*67 میلیمتر بوده و وزن آن 1200 گرم است. حداکثر جریانی که میتواند از پنل های خورشیدی دریافت کند 45 آمپر بوده  و باتری ها را با ماکسیمم ولتاژ 64 ولت شارژ میکند.

برای این که این محصول فراتر از یک شارژ کنترلر عادی باشد ویژگی هایی با دقت بالا برای عملکرد بهتر و انتقال تجربه کاربر خوب افزوده شده است. ای مهم ترینآن ها میتوان به وجود پورت RS485 برای ارتباط با کامپیوتر و انتقال اطلاعات و وجود ورودی  برای سنسور دمای باتری نام برد که هر کدام تاثیر به سزایی برای امنیت لوازم و تجهیزات دارند. شایر ویژگی های کلی محصول و ویژگی های حفاظتی در زیر ذکر شده است.

1. استفاده از مرکز پردازنده 32 بیتی
2. پشتیبانی از چهار نوع باتری Sealed, Gel, Flooded, و USER
3. واحد 12 بیتی A/D با دقت سمپلینگ بالا
4. استفاده از  MOFET به عنوان سوئیچ الکترونیکی
5. نمایشگر LCD گرافیکی برای نمایش آسان اطلاعات
6. سیستم تشخیص روز و شب و تایمر
7. دارای تابع شمارش انرژی
8. پورت RS485 با پروتکل ارتباطی MODBUS برای اتصال به لپتاپ
9.  پورت سنسور دمای باتری
10. کلید برای خاموش/روشن بار و انتخاب نوع باتری

از ویژگی های حفاظتی نیز در زیر ذکر شده است:

1. محافظت در مقابل اتصال کوتاه پنل خورشیدی
2. محافظت در مقابل اتصال اشتباه قطب ها پنل خورشیدی
3. محافظت از بیش از اندازه شارژ شدن باتری
4. محافظت از بیش از اندازه خالی شدن شارژ شدن باتری
5. محافظت در مقابل اتصال اشتباه قطب های باتری
6. محافظت در مقابل اضافه بار
7. محافظت در مقابل اتصال کوتاه بار
8. محافظت در مقابل داغ شدن بیش از اندازه
